曲柄導桿滑塊及凸輪機構實驗臺

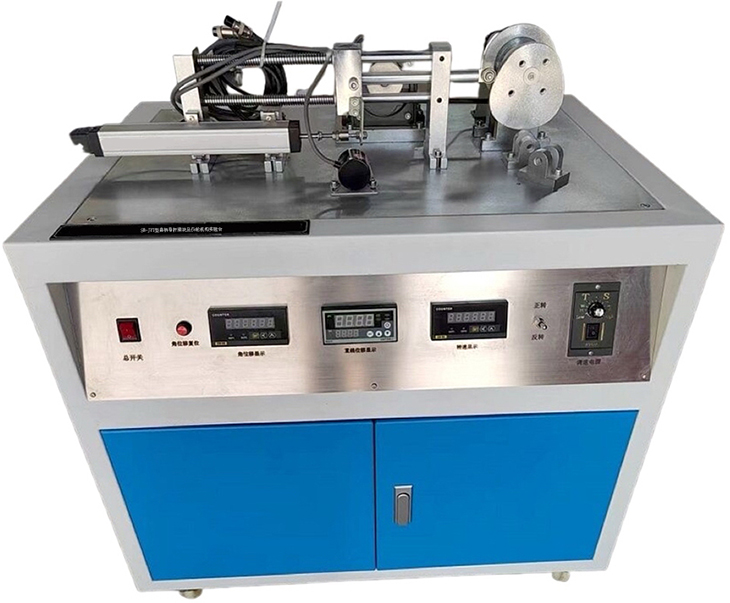

SB-JYT型曲柄導桿滑塊及凸輪機構實驗臺
一、產品概述
曲柄導桿滑塊及凸輪機構實驗臺、該組合實驗裝置，只需拆裝少量的零部件，即可分別構成四種典型的傳動系統，它們分別是曲柄滑塊機構、曲柄導桿滑塊機構、平底直動從動桿凸輪機構和滾子直動從動桿凸輪機構。而每一種機構的某一些參數，如曲柄長度、連桿長度、滾子偏心等都可在一定范圍內作一些調整，通過學生拆裝及調整可以加深實驗者對機械結構本身特點的了解，對某些參數改動對整個運動狀態的影響也會有更好的認識。
二、實驗?zāi)康?/span>：
1.通過實驗，了解位移、速度、加速度的測定方法；轉速及回轉不均率的測定方法；
2.通過實驗，初步了解"組合機構實驗臺"及光電脈沖編碼器、同步脈沖發生器（或稱角度傳感器）的基本原理，并掌握它們的使用方法；
3．通過比較理論運動曲線與實測運動曲線的差異，并分析其原因，增加對運動速度特別是加速度的感性認識；
4.比較曲柄滑塊機構與曲柄導桿機構的性能差異；
5.檢測凸輪直動從動桿的運動規律；
6.比較不同凸輪廓線或接觸副，對凸輪直動從動桿運動規律的影響。
三、主要技術參數：
1.
曲柄長度可調范圍：25-45mm
2.滑塊偏置可調范圍：±5
3.凸輪廓線升程：30mm
4.凸輪滾子從動件偏置調節范圍：±5
5.光電脈沖編碼器一個，輸出電壓：5V
脈沖數：1000P
6.電機額定功率：P=70W
7.電機轉速：0-180r/min
|
