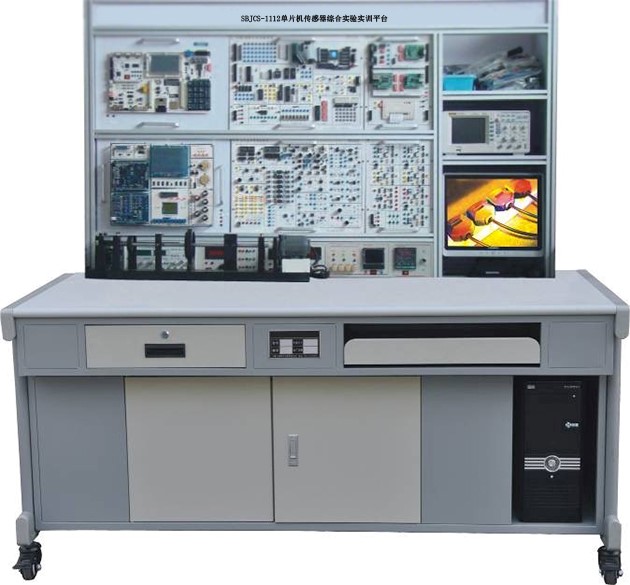

SBJCS-1112單片機傳感器綜合實驗實訓平臺
一、概述
1．傳感器單片機實驗平臺能滿足實驗平臺能滿足《單片機原理與應用》與《生物醫學傳感器原理與應用》課程的實驗需求，從基本實驗到構成完整系統在一臺實驗裝置上便可以全部實現。具有占用空間小、掛箱設計規范、互換性強，避免了不同課程需要不同實驗裝置、占用空間大、難以構成完整系統、不方便實施綜合性和設計型實驗的麻煩。
2．能適應不同專業和不同層次的教學需要，可按不同需求選擇不同的配置，并可根據用戶的要求增添實驗掛箱。
3．實驗裝置能完成傳感器與檢測技術相關課程實驗，通過實驗?zāi)苷莆崭鞣N傳感器原理、信號處理電路及檢測方法。
4．傳感器部分包括壓阻、壓電、應變、電容、霍爾、磁電、溫度、光敏、氣敏(酒、C0)、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等各種常見傳感器。豐富的傳感器配置有利于學員進行綜合性、創新性實驗設計。
5．單片機部分配備控制器單元掛箱、信號轉換單元掛箱、通信單元掛箱、顯示與鍵盤單元掛箱、對象掛箱。
6．通過使用本實驗平臺，有利于廣大學生對書本知識的理解和深化，在完成傳感器與檢測技術等一系列基本實驗后，便能掌握傳感器與檢測技術課程群所要求的基本原理、操作技能和動手能力。若再完成一個或幾個綜合型實驗，則對系統有一個較為全面的認識，形成基本的解決實踐問題的知識體系。如果能進一步完成設計型乃至創新型實驗，則將形成解決實踐問題的能力和積累解決實踐問題的經驗，進而培養其創新精神和創新能力。
二、特點
1．模塊化設計：采用標準的模塊化設計，增強系統的結構性和互換性。
2．總線標準：建立統一的內總線和接口約定，以實現最靈活的個性化配置、擴展和系統管理。
3．快速連接線設計：提供三種連線方式
①采用金質縮緊孔單線接線；
②采用排線集中接線；
③自動免連線模式接線。各模塊在設計時均融入三種連線方式于設計過程。
4．一機多用：采用實驗現場與實驗準備室相結合的設計構思，在實驗裝置上僅配備最常用的模塊，在實驗裝置內放置次常用模塊，在實驗準備室中放置其他模塊。由此實現了該實驗裝置能夠?qū)崿F(xiàn)一機多用、便于擴展和綜合的目標。
5．接近工程實際：實驗裝置上采用多種工業型傳感器，既可以用來完成傳感器原理、結構與調理電路的教學，也可以用解決工業工程和過程中的實際問題。
6．開放式設計：實驗裝置中的軟、硬件及系統均按照全開放的思想進行設計，以便于學生開展研究型和創新型的實驗。
7．最小知識單元：為每個模塊均可拆分到該知識層次的最小知識單元。
三、適用范圍
實驗臺主要針對高校大學生課程設計、畢業設計和電子設計競賽的開發平臺，體現了靈活、開放、創新、綜合、跨領域、跨專業的設計理念。其功能擴展模塊覆蓋了多個專業多門課程，適合電子類、通信類、自動化類、計算機類、機電類、測控儀器類等專業的學生進行綜合、創新設計。
四、結構簡介
本裝置由控制屏，實驗桌、活動掛箱及擴展模塊、實驗箱組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、接口掛箱、對象掛箱；其功能擴展模塊覆蓋了多個專業多門課程，包含CPU類、通用接口類、人機界面類、信號變換隔離類、通信類、執行機構類、傳感器類共40多項。
五、技術指標
1．輸入電源：單相三線220V±10％ 50Hz
2．工作環境：溫度10℃～+40℃相對濕度<85％(25℃) 海拔<4000m
3．絕緣電阻：大于3MΩ
4．漏電保護：漏電動作電流不大于30mmA，動作時間不大于0．1秒
5．裝置容量：<200VA
6．外形足寸：1620mm×750mm×1600mm，以實物為準。
六、裝置的配備及技術性能
本裝置主要由實驗控制屏和實驗桌兩部分組成。
（一）實驗控制屏
A.電源及保護體系
（1）直流穩壓電源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各兩路，均具有短路軟截止自動恢復保護功能；
②O～3OV／1A連續可調電源一路，具有短路軟截止自動恢復保護功能，帶數顯電壓表切換指示；
③0~20mA連續可調恒流源、具有開路保護功能，帶數顯指示功能。
（2）實驗裝置設有漏電保護，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
B．儀器儀表
1、直流數字電壓表：200mV,2V,20V三檔可調。
2、直流數字電流表：范圍0~200mA，三位半數顯，配合可調恒流源使用。
3、功率函數信號發生器
● 頻率范圍： 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ，分七檔
● 輸出波形：正弦波、三角波、方波
● 占空比調節：20%~80%
● 輸出電壓幅度：20VP-P 輸出阻抗：50?
● 5位LED頻率顯示
● 3位LED幅度顯示
● 外測范圍：10MHZ
● 兩檔衰減：20dB,40dB
● 有直流偏置功能
● 有VCF功能
● 有TTL輸出
● 有輸出保護不易損壞
4、低頻振蕩器部分
（1）頻率調節電位器可調振蕩頻率從1Hz～30Hz。
（2）幅度從0-8VP-P連續可調。
5、音頻振蕩器部分
（1）頻率調節電位器可調振蕩頻率從400Hz～10KHz，精度±5%。
（2）幅度可從0-10VP-P連續可調。
6、頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm；
7、溫度控制器，加熱源：提供一只XMTD3000溫度控制器，可以顯示設定溫度和當前溫度。
8、數據采集卡，配套相應PC機上位軟件，用于電信號的采集、處理、顯示。
C．傳感器由多種傳感器和信號調理模塊組成
（1）轉動源部分：轉動源、霍爾傳感器、光電傳感器；應變片稱重傳感器；可更換的傳感器：差動變壓器傳感器、電容傳感器、渦流傳感器、霍爾位移傳感器、磁電式傳感器、光纖位移傳感器、濕敏傳感器、酒精傳感器。
（2）振動源部分：應變片振動臺、壓電電傳感器；
（3）氣體壓力傳感器部分：氣壓源、兩氣壓計、氣體壓力傳感器。
（4）熱敏電阻傳感器，熱電偶傳感器，PTl00鉑電阻等。
（5）（選配模塊）長光柵位移傳感器部分：長光柵位移傳感器；圓光柵角位移部分：光電編碼器，配多功能智能計數器、環境噪聲傳感器、光照傳感器、色標傳感器、紅外反射式傳感器
D.嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、雙通道頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
E．實驗掛箱及實驗?zāi)K
（1）控制器單元掛箱：配有8051單片機模塊、C8051嵌入式單片機模塊、其他CPU外圍單元、譯碼模塊、和常用接口模塊。
（2）信號轉換單元掛箱：
配有8位并行AD模塊、12位并行AD模塊、8位并行DA模塊、12位并行DA模塊、I／O口擴展模塊、轉換模塊。
（3）通信與打印機單元掛箱：
配有RS232／RS485通信模塊、USB通信模塊，網絡控制器模塊、CAN總線模塊、打印機放在掛箱底板上
（4）鍵盤與顯示單元掛箱：
配有顯示(靜態顯示、動態顯示、液晶顯示)模塊、16*16點陣顯示模塊、4X4鍵盤模塊
（5）對象控制單元掛箱（一）：
配備有開關量輸出模塊、開關量輸入模塊、光耦隔離模塊、繼電器模塊
（6）對象控制單元掛箱（二）：
配備有IC卡讀寫模塊、步進電機模塊、直流小電機模塊、語音處理模塊、交通燈模塊、 PWM調制模塊
七、實驗掛箱具體硬件資源
1．控制器單元掛箱：掛箱主要用于插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用于和其他掛箱連接。
掛箱上的資源如下：
（1）8155接口模塊
（2）8255接口模塊
（3）8279鍵盤顯示接口模塊
（4）8253可編程定時器模塊
（5）硬件看門狗電路模塊
（6） I2C EEROM模塊
（7）8250模塊
（8）8251模塊
（9）I2C存儲器模塊
（10）I2C時鐘模塊
（11）單次脈沖模塊
（12）93C46串行EEPROM模塊
（13）紅外線收發模塊
（14）DS18B20數字溫度傳感器模塊
（15）開關量輸入模塊
（16）關量輸出模塊
控制器單元掛箱支持CPU模塊和譯碼模塊：
|
模塊名稱 |
功能指標 |
|
51系列CPU模塊 |
支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控制總線 |
|
Cygnal51CPU模塊 |
采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控制總線 |
|
譯碼模塊 |
采用LATTICE公司的ispLSI1016E完成整個系統的譯碼工作 |
2.信號轉換單元掛箱：
掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和控制器單元掛箱信號連接。
掛箱支持的模塊：
|
模塊名稱 |
功能指標 |
|
8位并行AD模塊 |
由AD0809模數轉換電路組成8路8位AD。 |
|
8位并行DA模塊 |
由兩只DA0832數模轉換電路組成2路8位DA。 |
|
12位并行AD模塊 |
由AD574模數轉換電路組成12位AD。 |
|
12位并行DA模塊 |
由TLV5613數模轉換電路組成12位DA。 |
|
I/O 擴展模塊 |
由兩塊74LS244芯片擴展成16路并行輸入電路。 由兩塊74LS273芯片擴展成16路并行輸出電路。 用74LS164芯片組成串轉并輸出電路。 用74LS165芯片組成并轉串輸入電路。 |
|
轉換模塊 |
用LM311實現V/F電路和F/V電路 用TLC549芯片組成串行AD轉換電路。 用TLC5615芯片組成串行DA轉換電路。 |
3．通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接，打印機裝在掛箱的底板上。
掛箱支持的模塊：
|
模塊名稱 |
功能指標 |
|
RS232/RS485/CAN總線通信模塊 |
由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。 由SJA1000芯片和TJA1050芯片組成CAN總線電路。 |
|
USB通信模塊 |
由1581芯片組成USB2.0通信模塊 |
|
網絡控制器模塊 |
采用RTL8019AS芯片 |
4．顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：
|
模塊名稱 |
功能指標 |
|
靜態顯示模塊 |
由74LS164芯片驅動 |
|
動態顯示模塊 |
采用8位8段LED數碼管。 |
|
液晶顯示模塊 |
提供128*64點陣的液晶顯示屏 |
|
CPLD模塊 |
采用LATTICE公司1032芯片 |
|
4*4行列式鍵盤 |
公共鍵盤 |
5、對象掛箱(一) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：
|
模塊名稱 |
功能指標 |
|
繼電器模塊 |
由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。 |
|
光耦隔離模塊 |
由3個TLP521-4芯片組成12入12出。 |
|
LED顯示模塊 |
用16個LED燈組成邏輯電平測試電路 |
|
開關量模塊 |
用16個按鍵組成高低電平輸出電路 |
6、對象掛箱(二) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。
掛箱支持的模塊：
|
模塊名稱 |
功能指標 |
|
IC卡讀寫模塊 |
I2C總線實現IC卡的讀寫及識別 |
|
直流電機 |
帶驅動小直流電機，測速部分由1個霍爾傳感器組成 |
|
步進電機 |
采用四相步進電機，帶驅動電路 |
|
交通燈模塊 |
采用16個LED燈和四位數碼管組成。 |
|
語音處理模塊 |
采用1730專用語音芯片組成 |
|
PWM調制模塊 |
由324運放芯片組成,用于小直流電機調速 |
八、 裝置的配備表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實驗控制屏 |
套 |
1 |
|
|
2 |
實驗桌 |
張 |
1 |
|
|
3 |
掛箱與模塊 |
套 |
1 |
傳感器由多種傳感器和信號調理模塊 |
|
控制器單元掛箱 |
||||
|
信號轉換單元掛箱 |
||||
|
通信與打印機單元掛箱 |
||||
|
鍵盤與顯示單元掛箱 |
||||
|
對象控制單元掛箱（一） |
||||
|
對象控制單元掛箱（二） |
||||
|
4 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把。 |
|
5 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
6 |
開放實驗室信息管理系統 |
套 |
1 |
附一 |
附一：開放實驗室信息管理系統：（全室配一套）
A、．開放實驗室信息管理系統的必要性
學生動手能力的培養、分折問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。但是目前很多學校因師資力量有限無法將實驗室開放，這一方面造成資源浪費另一方面學生又得不到煅煉。針對這一問題，配備本實驗室信息化管理系統，它可有效解決上述矛盾。具備這樣條件的實驗室可以不必配備固定的老師管理和輔導，學生可以自主按排實驗時間并通過刷卡確定機位，并通過學生終端計算機中的實驗課件、儀器儀表介紹課件、自主實驗題庫、在線幫助等資源完成各類實驗。
B、智能開放實驗室管理系統簡介
智能實驗室管理系統（以下稱：本系統）是以標準化實驗室管理思想為基礎、網絡技術為驅動最新開發的管理系統。本系統能對實驗室設備及學生實驗過程進行智能化管理，以實時了解實驗室設備狀態及學生實驗完成狀況，跟蹤記錄實驗痕跡，確保老師能了解學生做實驗的流程。
實驗室管理手段包括：短信，郵件，web頁面。
C．開放實驗室資源配置
建設開放實驗室應具備必要的硬件和軟件資源：
（一）硬件資源：
1、手機（可選）：發送和接收實驗室設備管理及狀態信息。
2、管理員PC：用于發送和接收實驗室管理及狀態信息，接收學生的實驗數據（波形，數據包等實驗數據），發送提示信息及試題到學生實驗設備上。
3、服務器：服務器為本系統的核心部分，完成接收管理員控制信息，發送采集到的終端實驗數據到web頁面，對終端設備的控制，終端實驗數據的采集。
4、網絡設備：路由器等，傳輸各種數據。
5、終端：虛擬示波器，發送及接收數據，直接控制設備
（二）軟件資源：
1.web頁面系統，通過web頁面設置本系統的各項參數，個性化定制，實時接收并顯示學生實驗數據，發送控制命令到服務器，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
2.短信控制系統，向特定的手機發送實驗室設備狀態，接收特定手機的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
3.郵件控制系統，向特定的郵箱發送實驗室設備狀態，接收特定郵箱的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
4.數據庫存儲系統，存儲學生實驗過程數據，以便老師后續查看學生的實驗過程。
