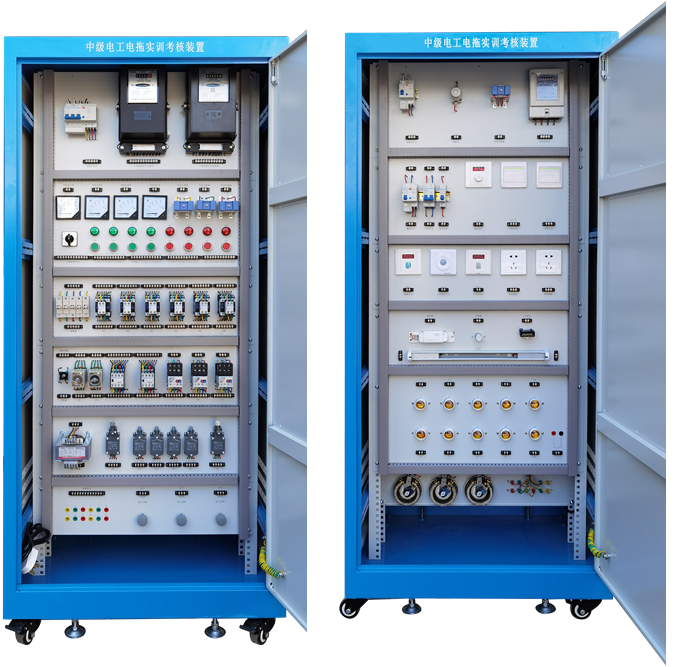

SBXKG-760B型電工技術實訓考核柜
一、產品特點：
電工技術實訓考核柜按照*頒發的“工人技術等級標準"和"職業技能鑒定規范"的內容要求，根據電工實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。儀表及照明/單三相交流電機控制設備以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，面板裝有電流、電壓表及操作按鈕，內部裝有完成各種實驗所需要的多種低壓電器。如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、信號燈、轉換開關、電壓表、電流表以及電度表等，照明電路的實操項目，經鑒定中心多次使用實踐證明，該柜設計合理、實操方便，一柜多用，所有電器接點都已接到接線排上，學生在端子上接線操作，從而解決實訓過程中電器接點損壞后要更換整個電器的難題。
照明電路的實操項目。經鑒定中心多次使用實踐證明，該柜設計合理、實操方便、一柜多用，所有電器接點都已引接到端子排上．故降低材料消耗、延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大中專、技校、職校的電工、電拖專業教學與實驗。
二、結構及電器配置：
該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、實驗操作項目：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.并勵直流電動機調磁調速電路；
10.并勵直流電動機電樞回路串電阻調速電路；
11.并勵直流電動機電樞回路串電阻二級起動控制電路；
12.并勵直流電動機電樞反接法正反轉控制電路；
13.電流互感器與電流表配用接線電路；
14.電壓表、電流表安裝電路；
15.三相四線有功電度表直接安裝電路；
16.三相四線有功電度表間接安裝電路；
17.三相四線無功電度表直接安裝電路；
18.三相四線無功電度表間接安裝電路；
19.一臺電流互感器用于單相回路的接線電路；
20.兩臺電流互感器接成不完全星形接線電路；
21.三臺電流互感器接成星形接線電路；
22.兩臺電流互感器差接接線電路；
23.三臺電流互感器接成三角形接線電路；
24.萬能轉換開關和電壓表測量三相電壓接線電路；
25.異步電動機點動控制電路；
26.異步電動機自鎖控制電路；
27.具有過載保護自鎖控制電路；
28.異步電動機單向點動、起動控制電路；
29.異步電動機兩地控制電路；
30.異步電動機聯鎖正反轉控制電路；
31.正反轉點動、起動控制電路；
32.雙重聯鎖正反轉控制電路；
33.自動往返控制電路；
34.位置開關作自動停止正反轉起動控制電路；
35.帶有點動的自動往返控制電路；
36.異步電動機星、三角控制電路；
37.接觸器控制星、三角控制電路；
38.串電阻降壓起動控制電路；
39.異步電動機反接制動控制電路；
40.異步電動機能耗制動控制電路；
41.雙速電動機的切換運行控制電路；
42.手動順序起動控制電路；
43.自動順序起動控制電路；
44.C620-1型車床控制電路；
45.電動葫蘆 電氣控制電路；
46.Y3150型滾齒機控制電路；
……自由設計項目。
注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(50W)。
五、每?jī)x表及照明/單三相電機控制實訓考核裝置臺配置清單
一）電工部分
序號 | 名稱 | 數量 | 單位 |
1 | 日光燈實訓組件 | 1 | 套 |
2 | 彩色燈泡及燈座 | 10 | 套 |
3 | 單線開關 | 1 | 只 |
4 | 二線開關 | 1 | 只 |
5 | 單相漏電開關 | 1 | 只 |
6 | 三相開關 | 1 | 只 |
7 | 調光開關 | 1 | 只 |
8 | 觸摸延時開關 | 1 | 只 |
9 | 人體感應自動開關 | 1 | 只 |
10 | 聲光控延時開關 | 1 | 只 |
11 | 盒式開關 | 1 | 只 |
12 | 插座 | 2 | 只 |
13 | 螺旋式溶斷器 | 2 | 只 |
14 | 4uF電容 | 1 | 只 |
15 | 單相電度表 | 1 | 只 |
16 | 單相交流電機 | 1 | 只 |
二）電拖部分
序號 | 型號 | 名稱 | 數量 | 單位 |
1 | D247LE﹣32 | 三相漏電開關 | 1 | 只 |
2 |
| 電流互感器 | 3 | 只 |
3 | DT862﹣4 | 三相四線有功電能表 | 1 | 只 |
4 | DX862﹣4 | 三相四線無功電能表 | 1 | 只 |
5 | CJX2﹣0901 | 交流接觸器 | 6 | 只 |
6 | JZ7﹣44 | 中間繼電器 | 2 | 只 |
7 | JR36﹣20 | 熱繼電器 | 3 | 只 |
8 |
| 螺旋式熔斷器 | 4 | 只 |
9 | YBLX﹣19/21 | 行程開關 | 6 | 只 |
10 | ST3 | 電子式時間繼電器 | 2 | 只 |
11 |
| 橋堆 | 1 | 只 |
12 | 100KVA | 變壓器 | 1 | 只 |
13 |
| 可控硅 | 1 | 只 |
14 | 1K／100W | 可調瓷盤 | 3 | 只 |
15 | 380（△）180W | 鼠籠式三相異步電機（帶離心開關） | 1 | 只 |
16 |
| 雙速異步電機 | 1 | 只 |
17 | 50W／220V | 直流并勵電動機 | 1 | 只 |
三）控制面板部分
序號 | 型號 | 名稱 | 數量 | 單位 |
1 | 6L2 | 交流電壓表 450V | 1 | 只 |
2 | 6L2 | 交流電流表 30A | 3 | 只 |
3 |
| 指示燈 | 7 | 只 |
4 |
| 控制按鈕 | 8 | 只 |
5 |
| 轉換開關 | 1 | 只 |
