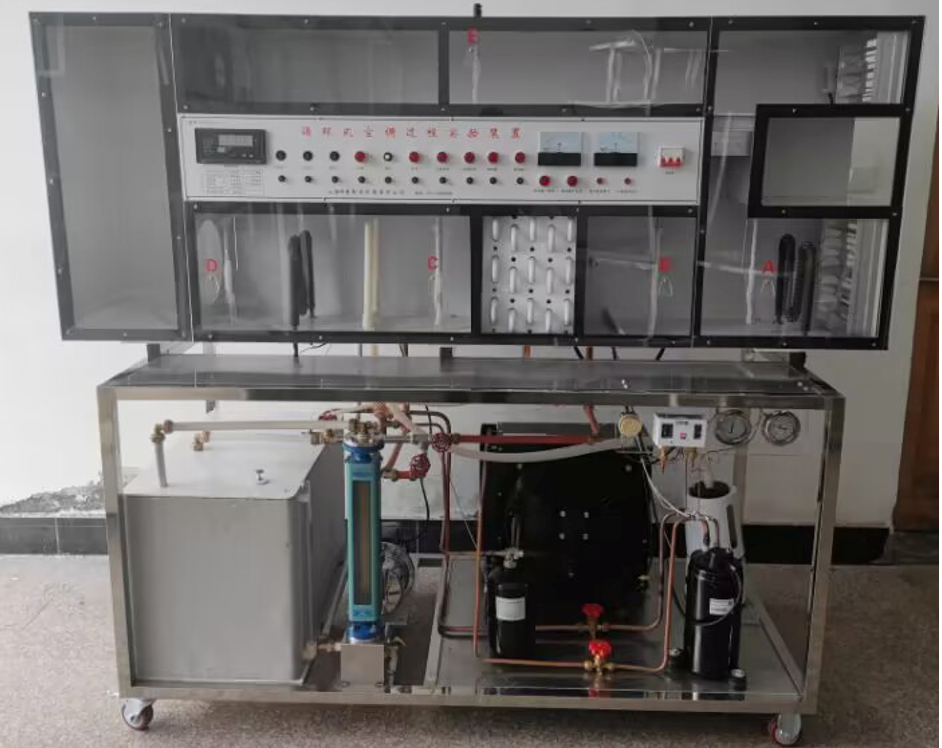

SB-514空氣熱濕處理試驗臺
一、功能：
空氣熱濕處理實驗裝置為《空氣調節》課程實驗教學設備,用它可以模 擬不同季節室內和室外的環境和空氣處理調節的方法,進 行集中式空調系統不同循環形式的空氣調節實驗。還可以 做變風量運行調節實驗和制冷系統的參數測定及其調節實 驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的 結構由空氣循環系統、加濕器、加熱器、冷卻器及其冷水 機組和相應的測試儀表等組成?？梢詫崿F(xiàn)對空氣的加熱、 冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。 在實驗中,還可以對空氣的溫度、濕度、流量進行測量，并 能對加溫器、加熱器的輸入電功率進行測定,從而可以計算 各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡 的分析。
1、 產品應用范圍：
1.1用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法，進行集中式空調系統不同循環形式的空氣調節實驗。
1.2還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。
1.3裝置具有透明風管，可直觀地觀察和測試。
2 、產品使用工作環境：
2.1工作環境溫度： 0-40℃。
2.2工作環境濕度： < 80%。
2.3電源：單相380V。
3、 技術及性能參數：
3.1制冷量： 950kcal/h，制熱量：3kW；
3.2蒸發氣面積 12平方米；換熱器面積12平方米；
3.3轉子流量計：流量范圍40-400L/h，流量計前應裝Y型過濾器。
3.4制冷劑 R22 2公斤；
3.5壓縮機功率 ：1.5P ；
3.6蒸發器水箱：650*400*450 mm，并在水箱底部設置排水口及閥門，便于排水；同時，水箱上部為可拆卸面蓋，且上部離其它面凈距要大于200 mm，便于維護人員沖洗水箱及擦洗箱內盤管。
3.7水泵：功率370W，揚程 35米，流量4.2m3/h。
4、系統配置清單
序號 | 名稱 | 規格型號 | 數量 |
1 | 移動式不銹鋼實驗臺 |
| 1套 |
2 | 16路智能巡檢儀 | XMZ-J1638 | 1套 |
3 | 儲液罐 | 1HP | 1套 |
4 | 膨脹閥 | NRF3HW100 | 1套 |
5 | 電動風門 |
| 1套 |
6 | 超聲波加濕器 | GO-2028 | 1套 |
7 | 配電控制箱 |
| 1套 |
8 | 壓縮機 | 日立SL232 | 1套 |
9 | 冷凝器 | 12平方 | 1套 |
10 | 風機 | 軸流HY2006 | 1臺 |
11 | 表冷器 |
| 1套 |
12 | 水泵 | JET60 | 1臺 |
13 | 干加熱器 |
| 1套 |
14 | 噴淋器 |
| 1套 |
15 | 轉子流量計 | LZB-15 | 1臺 |
16 | 壓力表 | 高、低壓 | 1套 |
17 | 電流表 | 44L1 | 1套 |
18 | 電壓表 | 44L1 | 1套 |
19 | 高低壓控制器 | P830 | 1套 |
20 | 溫控器 |
| 1套 |
21 | 有機玻璃風道 |
| 1套 |
22 | ABS及鋁塑管管路系統 |
| 1套 |
23 | 風速儀 | TM856 | 1臺 |
24 | 溫度測試系統 | K型熱電偶 | 1套 |
