"追求技術進步、服務科教興國、支持教育事業"
SB-JDGFA型通風空調系統安裝實訓設備
一、 概述
1.通風空調實驗系統、通風空調系統安裝實訓設備、通風空調系統安裝實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理面的技能應用型人才等。
2.裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
3.組合式空調機組、新風機組、風機盤管、冷卻塔、風機、消聲器、多聯機、滾剪機、咬口機、卷圓機、合縫機等主要設備，組成一次回風式空調系統、新風加風機盤管空調系統、排風系統、多聯機空調系統等四個系統，可以承擔組合式空調機組安裝、冷卻塔安裝、新風機組安裝、風機盤管安裝、風機安裝、多聯機安裝、風口安裝、風管制作等8個實訓項目。
4.通過"學做合一"等教學方式，進一步部提高學生的學習興趣和實踐動手能力。

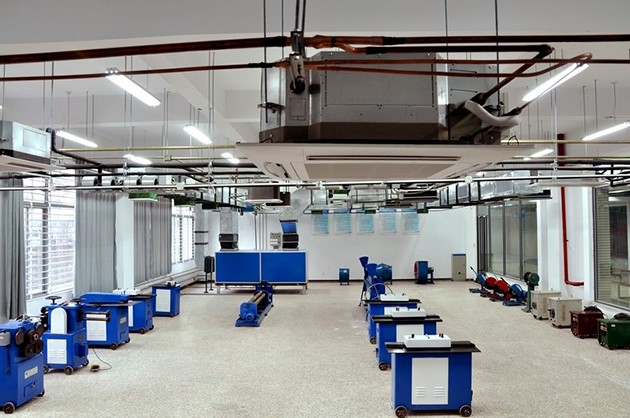

實訓室圖
二、特 點
系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。每個終端處理機配置制冷系統溫度表及壓力表，可觀測到機組的全部控制電路。
風系統的完整性、獨立性：與實際中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
系統與真實的中央空調系統，風系處理系統原理相同，微型化展示了地地鐵空調系統的特點，結構、控制方法。
裝置直觀展示了中央空調系統空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方.
實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
三、技術參數
輸入電源：?jiǎn)蜗嗳�～380V±10% 50Hz
工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
裝置容量：＜3.8kVA
外形尺寸：就地：約10米*10米教室
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四.裝置的基本組成
1.充分地展示了通風空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。
2.裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合組成。
3.測量?jī)x表1套：配備指針式真空壓力表、溫度顯示儀表等。
4.為滿足通風空調系統運行操作及考培需要，兼顧設備操作的易用性、安全性、可維護性和可擴展性，特開發此系統（實物設備）。
5.系統外觀上高度逼真中央空調系統空調系統，整體分為兩部分，分別為通風系統和空調系統，由冷水管路連接兩個系統，每個系統分別由相關設備和系統控制柜組成。
6.設備外形：通風系統模擬中央空調系統的送風回風循環。主要包含新風、空調機組、新風機、通風管路.相關傳感器以及就地控制柜等。
7、空調系統模擬凍水系統和冷卻水系統的循環:連接方式以提供的原理圖為準。主要包含冷卻塔、膨脹水箱、冷水機組、冷凍泵、冷卻泵、集水器、分水器、風機盤管、連接管路（能看到水的流向）、相關閥、仦表、溫濕度傳感器以及就地控制柜等。
8.組合式空調機組
9、新風機組、風機盤管、冷卻塔、風機、消聲器、組成一次回風式空調系統、新風加風機盤管空調系統、排風系統、多聯機空調系統等四個系統，
10、能通過提供的各種工具，可以承擔組合式空調機組安裝、冷卻塔安裝、新風機組安裝、風機盤管安裝、風機安裝、多聯機安裝、風口安裝、風管制作等8個實訓項目。
五、系統具體功能
1. 通風系統
1.1中央空調系統系統主要由風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度。
1.2模擬地鐵車站通風系統。，系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端
1.3主要部件:模擬新風系統、混風室、靜壓箱、, 新風機、風機等組成。
1.4空調機組（真實空調機組的縮小版，具備真實空調的相關功能，并和空調水系統連接）
1.5主機組成
七、系統配置清單(主要按系統配置)
|
序號 |
項目（設備名稱） |
數量(以系統配置為準) |
備注 |
|
1 |
中央空調主機（3P冷水機半封閉式壓縮機，，水冷式殼式冷凝器。壓力控制器，油液分離器。壓力膨脹閥 |
1個 |
封閉式機組 |
|
2 |
新風處理機組 |
1個 |
定制 |
|
3 |
風機盤管溫度控制器 |
按具體數量配 |
液晶 |
|
4 |
全熱空氣處理風柜 |
1套 |
定制 |
|
5 |
中央空調PLC應用程序） |
1個 |
|
|
6 |
臥式風機盤管機組 |
3個 |
|
|
9 |
明裝風機盤管機組 |
3個 |
|
|
10 |
天井式風機盤管機組 |
3個 |
|
|
11 |
0.5KW立式水泵 |
5個 |
|
|
15 |
中央空調熱水處理器 3000W 3.5A |
1個 |
220V |
|
16 |
消聲靜壓箱 |
1個 |
|
|
17 |
膨脹水箱 |
1個 |
|
|
19 |
冷卻塔 |
1個 |
5T水冷 |
|
21 |
冷卻風機 |
1個 |
220V |
|
22 |
制冷、制熱溫度探測器 |
6 |
|
|
23 |
回風道管路 |
1套 |
按要求 |
|
26 |
防火閥 |
3套 |
定制 |
|
27 |
控制箱配電柜800×600×1700mm |
2套 |
800*700*1600 |
|
29 |
PLCFX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集 |
2 |
8個點溫度PT1100 |
|
30 |
出風口 |
2 |
|
|
31 |
觸摸屏：7寸，256色) |
2 |
主機系統和風控制系統。 |
|
32 |
水壓表 |
4 |
|
|
33 |
散流器（圓形，方形，長方形） |
3 |
|
|
34 |
壓力表 |
2 |
|
|
35 |
升降閥20M |
20個 |
|
|
36 |
分水器出水口20MM |
20L |
一進四出 |
|
37 |
集水器出水口20MM |
20L |
一進四出 |
|
38 |
電動防火閥 |
8 |
|
|
39 |
各中鍍鋅水管 |
100米 |
|
|
40 |
PVC |
1套 |
|
|
41 |
各種接頭 |
1套 |
|
|
42 |
滾剪機 |
1套 |
定制 |
|
43 |
咬口機 |
1套 |
定制 |
|
44 |
卷圓機 |
1套 |
定制 |
|
45 |
合縫機 |
2套 |
定制 |
|
46 |
切割機 |
2套 |
|
|
47 |
電錘 |
2套 |
|
|
48 |
手電鉆 |
|
|
|
49 |
工具52套裝 |
4套 |
|
|
50 |
板金桌子 |
1套 |
5MM鋼制桌面 |
|
51 |
錘子 |
1套 |
|
|
52 |
電焊機 |
1套 |
|
|
53 |
保溫管子 |
|
多種型號 |
|
54 |
保溫板 |
|
0.6MM厚 |
|
55 |
各種線橋架 |
|
鍍鋅 |
八、實訓項目
1.制冷設備安裝及其維修專用工具的正確使用及調校；
2.地鐵空調系統各制冷部件名稱及其在系統中的作用；
3.空調各制冷部件及電氣部件的工作原理以及好壞檢測；
4.空調系統各制冷部件及電氣部件的好壞檢測；
5.制冷管道上控制器的安裝要求；
6.風機盤的安裝要求；
7.中央空調的送、回風風管的安裝規范；
8.中央空調的送、回風風口的安裝規范；
9.空調系統送風管的安裝操作；
10.中央調的整機制冷系統性能檢測；
11.空調系統電氣控制系統連接及其檢測；中央空調主機的運行與管理；
12.中央空調水泵的運行與管理；
13.中央空調冷卻塔的運行與管理；
14.制冷設備管道系統查漏、保壓、抽真空及添加制冷劑；
15.空調系統制冷劑的回收；
16.中央空調各制冷系統部件的拆裝更換；
17.空調系統各電氣部件的拆裝更換；
18.中央空調整機結構的拆卸、恢復；
19.中央空調的日常使用及維護保養操作；
20.空調器的制冷、制熱、除濕工作循環過程；
21.空調器制熱工況時的化霜工作過程；
22.中央空調系統設計圖、系統施工圖的識讀；
23.送風系統的調試；
24.回風系統的調試；
