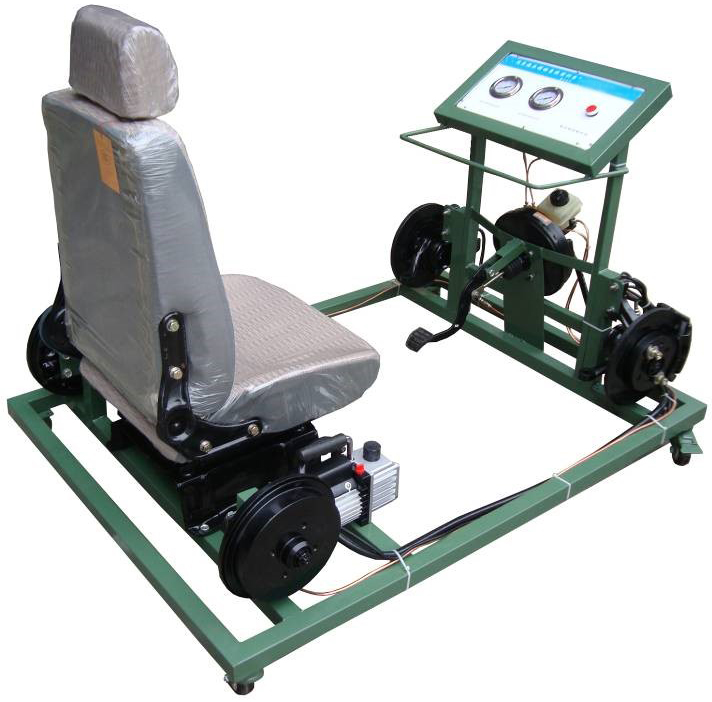

東風天錦制動系統實訓臺（液壓制動）
一、功能特點
1.采用全新完整的雙管路汽車制動系統為基礎，全面展示了汽車制動系統的組成結構和工作過程。
2.實訓臺安裝有真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
真 空 泵：
電 壓：AC 220V 50Hz
功 率：120W
抽氣速率：25L/min
極限壓力：10~30Pa
轉 速：1000r/min
進氣口徑：?6
用油量：0.25L
噪 聲：≤65
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前左右羊角剎車機構總成 |
|
套 |
1 |
|
2 |
后左右剎車鼓總成 |
|
套 |
1 |
|
3 |
剎車真空助力器 |
|
個 |
1 |
|
4 |
剎車總泵與踏板 |
|
套 |
1 |
|
5 |
剎車油瓶 |
|
個 |
1 |
|
5 |
壓力表 |
0～100kg/psi |
個 |
2 |
|
6 |
真空泵 |
RS-1A |
臺 |
1 |
|
7 |
移動臺架(帶自鎖腳輪裝置) |
1400×900×600mm(長×寬×高) |
臺 |
1 |
|
8 |
座椅 |
|
臺 |
1 |
