2022年4月18日

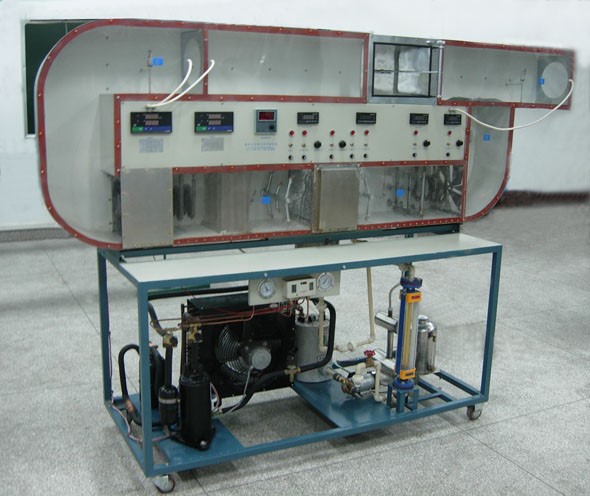

SB-513空調過程實驗裝置
空調過程實驗裝置是上海碩博研制的空調實訓設備，主要用于大學、職業院�？照{(diào)制冷專業實驗室現場實訓實設備，設備可對空氣進行加熱，加濕，冷卻和干燥等，可模擬直流空調、回風式空氣調；循環空調空氣調節過程的模擬實驗，空氣品質處理有，表冷器，淋水式兩用�？稍黾佑嬎銠C數據采集、和數據分析處理功能。
1.
功能要求
（1）能夠實現全新風空氣調節系統夏季運行工況實驗、能夠實現全新風空氣調節系統冬季運行工況實驗
（2）裝置應設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護。裝置應能直觀展示空氣調節系統的結構，風道應采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件。
2.
技術指標要求
（1）輸入電源：單相三線
AC220V±10% 50Hz
（2）工作環境：溫度-10℃～+40℃
相對濕度＜85%(25℃)
（3）制冷劑：R22或同性能制冷劑
（4）裝置容量：＜2.5kVA
3.
應有配置要求
（1）控制臺
應采用可移動支架，布置空氣循環系統，正面設有電源控制及測量儀表功能板。
（2）交流電源
應采用單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。
（3）測量儀表
① 溫濕度傳感器應將各組溫濕度信號取出并接表頭顯示。
② 真空壓力表（精度≥2.5級）
可用于實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力。
（4）控制儀表
① 壓力控制器
應能實現：實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
② 調速器
可用于控制軸流風機風速及運行狀態。
（5）空氣處理機組
空氣處理機應至少包含粗效過濾器、蒸汽噴管、表冷器、加熱器、軸流風機
（6）風冷制冷機組：應至少包含全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器、加液閥
（7）加濕系統：應至少包含蒸汽發生器、蒸汽噴管
|
